Betonfundament

Mit oder ohne Abstufung

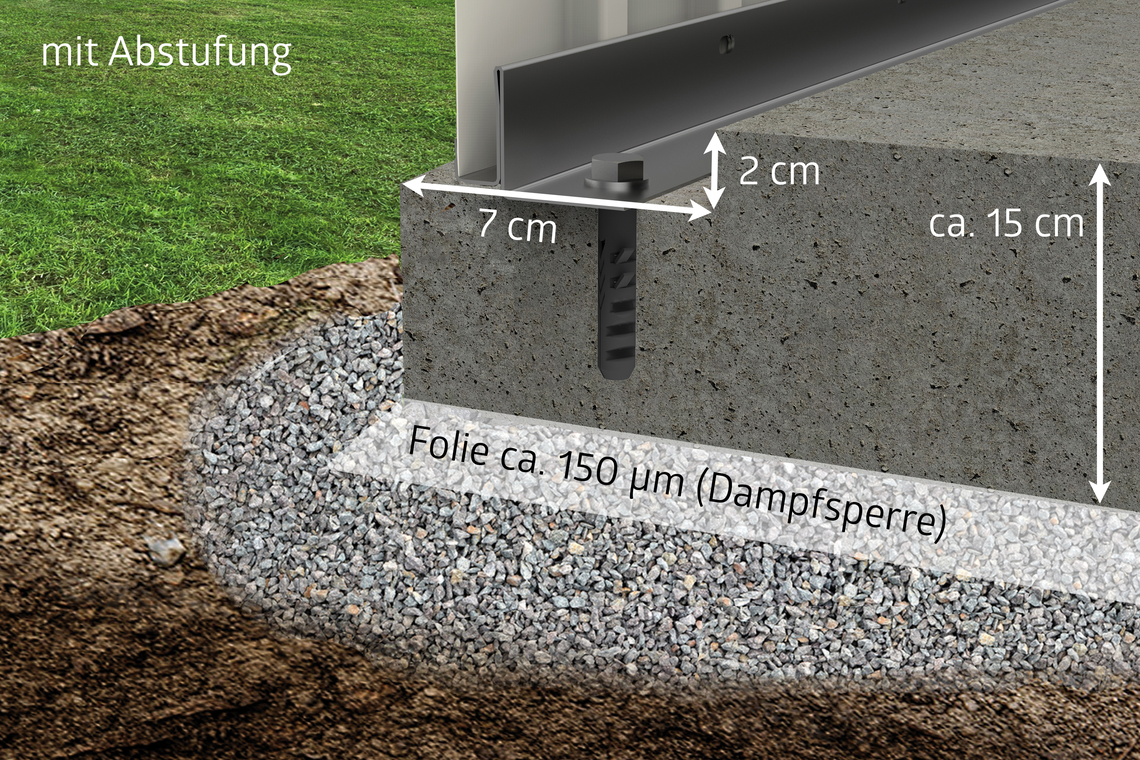

Betonfundament mit Abstufung

Eine Stahlbeton-Platte im Schotterbett ist eine qualitativ hochwertige Fundamentvariante.
Die Erde wird frostsicher ausgehoben (ca. 60 – 80 cm tief, je nach Region), dann der Aushub mit Schotter aufgefüllt (Körnung bis 35 mm) und verdichtet. Es folgt nun eine ca. 3-5 cm starke Ausgleichsschüttung mit Splitt (Körnung bis 6 mm), in diese Ausgleichsschüttung wird die Dampfsperre (Kunststofffolie mit einer Stärke von mind. 150 μm) verlegt. Darauf wird das Betonfundament mit 1 bis 2 Lagen Baustahlgitter errichtet – die Stärke der Betonplatte soll ca. 10 – 15 cm betragen.

Die abgesetzte Fundamentplatte, mit einer umlaufenden Stufe von 2 x 7 cm, ist eine ideale Ausführung. Das Bodenprofil wird mittels der Schrauben und Dübeln am Untergrund befestigt, welche im Lieferumfang enthalten sind.

Bitte beachten Sie, dass bei dem stufenförmigen Betonfundament die Verwendung des Alu-Bodenrahmens nicht möglich ist. Weiters ist kein Auftragen einer Dichtmasse zur Abdichtung notwendig.

Arbeitsschritte

  1. Bauplatz frostsicher ausheben
  2. Schotterbett errichten
  3. Ausgleichsschüttung anbringen
  4. Dampfsperre auslegen
  5. Fundament gießen
Betonfundament mit Abstufung
HausgrößeBreite in cmTiefe in cmFundamentplan
HS257137Betonfundamentplan HS / H1

H1

137257Betonfundamentplan HS / H1
H2257177Betonfundamentplan H2
H3257217Betonfundamentplan H3
H4257257Betonfundamentplan H4
H5257297Betonfundamentplan H5
H6297297Betonfundamentplan H6



GrößeFundamentplan
H2 SeitendachBetonfundamentplan H2 Seitendach
H3 SeitendachBetonfundamentplan H3 Seitendach
H4 SeitendachBetonfundamentplan H4 Seitendach
H5 SeitendachBetonfundamentplan H5 Seitendach
H6 SeitendachBetonfundamentplan H6 Seitendach



Alle Fundamentpläne finden Sie in unserem Downloadbereich.

HausgrößeBreite in cmTiefe in cmFundamentplan

P1

257137Betonfundamentplan P1
P2257177Betonfundamentplan P2
P3257217Betonfundamentplan P3
P4257257Betonfundamentplan P4
P5257297Betonfundamentplan P5



Alle Fundamentpläne finden Sie in unserem Downloadbereich.

HausgrößeBreite in cmTiefe in cmFundamentplan

A1

177177Betonfundamentplan A1
A2177217Betonfundamentplan A2
A3177257Betonfundamentplan A3
A4177337Betonfundamentplan A4
A5257177Betonfundamentplan A5
A6257217Betonfundamentplan A6
A7257257Betonfundamentplan A7
A8257337Betonfundamentplan A8



Alle Fundamentpläne finden Sie in unserem Downloadbereich.

HausgrößeBreite in cm Tiefe in cmFundamentplan

1

15583Betonfundamentplan 1
2155155Betonfundamentplan 2
2A22783Betonfundamentplan 2A
3227155Betonfundamentplan 3
4227227Betonfundamentplan 4
4A299155Betonfundamentplan 4A
5299227Betonfundamentplan 5
6227299Betonfundamentplan 6
7299299Betonfundamentplan 7



Alle Fundamentpläne finden Sie in unserem Downloadbereich.

GrößeBreite in cmTiefe in cmFundamentplan

150

15583Betonfundamentplan 150
23022783Betonfundamentplan 230
30029983Betonfundamentplan 300



AlAlle Fundamentpläne finden Sie in unserem Downloadbereich.

Breite in cmTiefe in cmFundamentplan

145

203Betonfundamentplan



Alle Fundamentpläne finden Sie in unserem Downloadbereich.

Alternative: ebene Betonplatte ohne Stufe

Alternativ zum Betonfundament mit der stufenförmigen Oberfläche kann auch eine durchgehend ebene Betonplatte gegossen werden.

Die Errichtung erfolgt – bis auf die Stufe im Fundament – wie beim vorhin beschriebenen Betonfundament mit der abgesetzten Fundamentplatte.

Der als Zubehör erhältliche Alu-Bodenrahmen erleichtert den Ausgleich eventueller Bodenunebenheiten sowie das Anbringen der Dichtfuge. Mittels Alu-Bodenrahmens kann die Alu-Bodenplatte (unterfüttert mit 2 – 3 cm starken XPS-Hartschaumplatten) angebracht werden.

Arbeitsschritte

  1. Bauplatz frostsicher ausheben
  2. Schotterbett errichten
  3. Ausgleichsschüttung anbringen
  4. Dampfsperre auslegen
  5. Fundament gießen

Bitte beachten Sie bei dieser Variante ebenfalls unsere oben angeführten Biohort-Betonfundamentpläne.

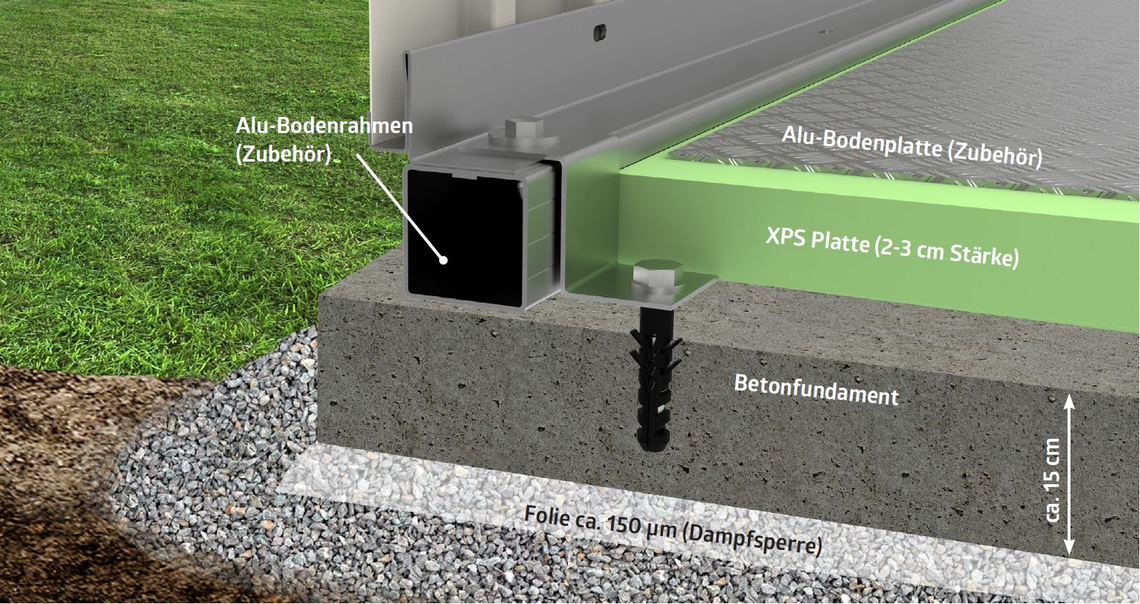

Betonfundament ohne Abstufung
Hinweis: Bei diesen Fundament-Tipps handelt es sich um unverbindliche Vorschläge. Der Kunde ist für eine angemessene Fundamentgestaltung selbst verantwortlich. Für Schäden durch unzureichend befestigte Produkte kann seitens Biohort keine Haftung übernommen werden.
